Recupero dati da SSD con firmware corrotto: tecniche avanzate e strumenti professionali

Il recupero dati da SSD con firmware corrotto rappresenta una delle sfide più complesse nel campo del data recovery professionale. Quando il firmware di un'unità a stato solido si corrompe, l'SSD può diventare completamente inaccessibile, apparendo spesso come un dispositivo non riconosciuto dal sistema operativo o con capacità ridotta a zero byte.

La corruzione del firmware SSD non è semplicemente un guasto hardware tradizionale, ma piuttosto un problema che coinvolge il software integrato che gestisce tutte le operazioni fondamentali dell'unità. Questo include la gestione del wear leveling, la traduzione degli indirizzi logici in fisici, e il controllo dei processi di lettura e scrittura sui chip di memoria NAND flash.

Il recupero dati SSD danneggiato a livello firmware richiede competenze specialistiche e strumenti professionali che vanno ben oltre le soluzioni software tradizionali. Le tecniche avanzate che esploreremo in questa guida permettono di bypassare il firmware corrotto e accedere direttamente ai dati memorizzati nei chip flash, salvando informazioni che altrimenti andrebbero perdute definitivamente.

Comprensione tecnica del firmware SSD e meccanismi di corruzione

Anatomia del firmware negli SSD moderni

Il firmware negli SSD moderni è un ecosistema software complesso che risiede in aree dedicate della memoria flash. Questo sistema operativo integrato gestisce il Flash Translation Layer (FTL), che è fondamentale per il funzionamento dell'unità. Il firmware contiene tabelle critiche che mappano gli indirizzi logici utilizzati dal sistema operativo agli indirizzi fisici effettivi sui chip NAND flash.

Negli SSD SATA, NVMe e M.2, il firmware include anche algoritmi di correzione degli errori (ECC), routines di bad block management, e meccanismi di garbage collection. La complessità aumenta significativamente negli SSD enterprise, dove il firmware può occupare centinaia di megabyte e contenere migliaia di parametri di configurazione specifici del modello.

Cause principali della corruzione firmware

La corruzione del firmware SSD corrotto può verificarsi per diverse ragioni tecniche specifiche. Le interruzioni di alimentazione durante operazioni di scrittura del firmware rappresentano la causa più comune, specialmente durante aggiornamenti firmware o operazioni di manutenzione interna. Quando l'alimentazione viene interrotta mentre il controller sta scrivendo nelle aree critiche del firmware, può causare inconsistenze che rendono l'unità inaccessibile.

I difetti nei chip di memoria flash dove risiede il firmware costituiscono un'altra causa significativa. Con l'usura normale, alcuni settori dedicati al firmware possono sviluppare errori non correggibili, compromettendo l'integrità delle strutture dati essenziali. Inoltre, errori nei processi di wear leveling possono causare la corruzione indiretta del firmware quando le tabelle di traduzione vengono danneggiate.

Differenze architetturali tra tecnologie SSD

Gli SSD SATA utilizzano tipicamente controller più semplici con firmware meno complesso, rendendo in alcuni casi più accessibili le operazioni di recovery. Gli SSD NVMe, d'altra parte, implementano protocolli di comunicazione più sofisticati che possono complicare l'accesso diretto ai dati quando il firmware è compromesso.

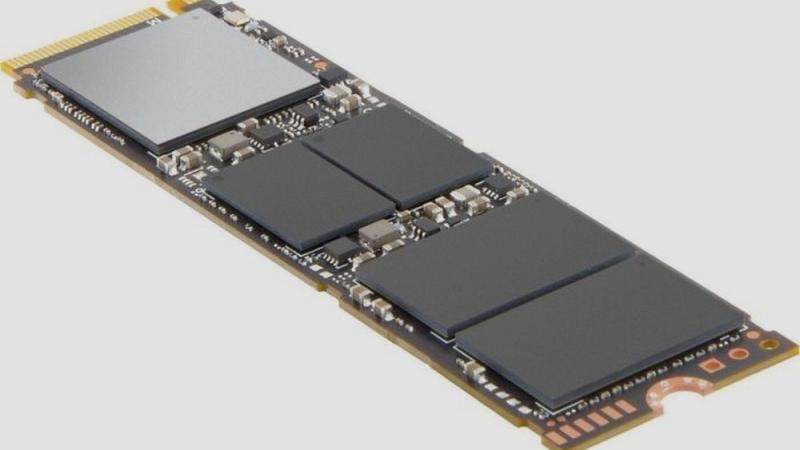

Gli SSD M.2 presentano ulteriori sfide dovute alle loro dimensioni compatte e alla maggiore integrazione dei componenti. La miniaturizzazione può rendere più difficili interventi hardware diretti, richiedendo strumentazione specializzata per accedere ai punti di test e alle interfacce di debug.

Metodologie professionali per il recupero avanzato

Tecniche di accesso diretto al controller

Il ripristino firmware SSD professionale inizia spesso con l'accesso diretto al controller dell'unità, bypassando completamente il firmware corrotto. Questa metodologia richiede la comprensione approfondita dell'architettura interna del controller specifico e l'utilizzo di interfacce di debug integrate nel chip.

I controller moderni includono spesso interfacce UART (Universal Asynchronous Receiver-Transmitter) che permettono l'accesso a funzioni di diagnostica e debug. Attraverso queste interfacce, i tecnici specializzati possono interagire direttamente con il controller, ottenendo informazioni sullo stato interno dell'unità e potenzialmente accedendo ai dati anche quando il firmware principale è compromesso.

L'identificazione dei punti di accesso richiede documentazione tecnica specializzata e spesso reverse engineering del PCB dell'SSD. I controller più comuni, come quelli prodotti da Marvell, Silicon Motion, e Phison, hanno interfacce documentate che permettono l'accesso attraverso protocolli proprietari.

Utilizzo di interfacce JTAG e ISP per recovery avanzato

Le interfacce JTAG (Joint Test Action Group) e ISP (In-System Programming) rappresentano metodologie avanzate per il recupero dati SSD quando le tecniche software tradizionali falliscono. Queste interfacce permettono l'accesso diretto alla memoria del controller e ai chip flash, consentendo operazioni di lettura e scrittura a livello hardware.

L'implementazione di recovery tramite JTAG richiede l'identificazione dei pin di test sul controller e l'utilizzo di programmatori hardware specializzati. Attraverso JTAG, è possibile fermare l'esecuzione del firmware corrotto, accedere alle aree di memoria del controller, e potenzialmente ricostruire le tabelle di traduzione necessarie per l'accesso ai dati.

Le interfacce ISP offrono un approccio alternativo che permette la programmazione diretta dei chip di memoria flash che contengono il firmware. Questa tecnica è particolarmente utile quando il firmware è completamente irrecuperabile e deve essere sostituito con una versione funzionante compatibile.

Dump del firmware originale e ricostruzione tabelle

La procedura di dump del firmware rappresenta un passo critico nel processo di recovery. Utilizzando strumenti recupero dati SSD specializzati, i tecnici possono estrarre il contenuto completo del firmware corrotto per analisi approfondite. Questo processo include la lettura di tutte le aree di memoria dove risiede il firmware, incluse le tabelle di traduzione e i parametri di configurazione.

L'analisi del firmware estratto permette di identificare le aree corrotte e potenzialmente ricostruire le informazioni mancanti. Le tabelle di traduzione degli indirizzi logici-fisici sono particolarmente critiche e spesso possono essere ricostruite parzialmente utilizzando informazioni residue nei chip flash e algoritmi di reverse engineering.

La ricostruzione delle tabelle richiede comprensione approfondita dell'algoritmo di wear leveling specifico del controller e dei pattern di scrittura utilizzati. Questo processo può richiedere settimane di lavoro specializzato ma può permettere il recupero di quantità significative di dati altrimenti inaccessibili.

Strumenti specializzati per il data recovery professionale

Hardware professionale per recovery SSD

Il data recovery SSD professionale richiede investimenti significativi in strumentazione specializzata. Il PC-3000 SSD di ACE Laboratory rappresenta lo standard de facto nell'industria, offrendo supporto per centinaia di modelli di SSD diversi attraverso moduli firmware specifici. Questo sistema permette l'accesso diretto ai controller attraverso interfacce proprietarie, bypassando il firmware corrotto.

Il Visual NAND Reconstructor (VNR) complementa il PC-3000 fornendo capacità avanzate di analisi e ricostruzione dei dati estratti dai chip flash. VNR può processare dump raw dei chip NAND e ricostruire file system anche quando le tabelle di traduzione sono completamente perdute.

Altri strumenti professionali includono il sistema MRT (MyRecover Tools) che offre un approccio alternativo con supporto esteso per controller cinesi, e soluzioni specializzate come il sistema UFI Box per operazioni di programmazione diretta dei chip flash.

Software di recovery avanzato e diagnostica

Le tecniche avanzate recupero SSD richiedono software specializzato che può interfacciarsi con l'hardware professionale. I software come PC-3000 Data Extractor e specializzati plugin per controller specifici permettono l'automazione di molte procedure di recovery, riducendo i tempi di intervento e aumentando le probabilità di successo.

I tool di diagnostica avanzata includono utilità per l'analisi dell'ECC (Error Correction Code), software per la visualizzazione delle mappe di bad block, e strumenti per l'analisi delle caratteristiche elettriche dei chip flash. Questi strumenti permettono ai tecnici di valutare accuratamente lo stato dell'hardware e pianificare la strategia di recovery più appropriata.

Attrezzature per microsoldering e accesso hardware

Gli interventi di firmware recovery SSD spesso richiedono accesso fisico diretto ai chip e ai punti di test del PCB. Le stazioni di microsoldering con controllo termico preciso sono essenziali per rimuovere e reinstallare chip BGA (Ball Grid Array) senza danneggiare i circuiti circostanti.

Le attrezzature includono microscopi ad alta risoluzione per l'identificazione dei componenti, stazioni di rework con controllo di temperatura e flusso d'aria, e programmatori universali per chip flash. L'investimento in queste attrezzature può superare i 100.000 euro per un laboratorio completamente attrezzato.

Procedure operative passo-passo per il recovery

Valutazione preliminare e diagnostica

Il processo di recupero dati da SSD con firmware corrotto inizia sempre con una valutazione diagnostica completa. La prima fase coinvolge l'identificazione del modello specifico di SSD, del controller utilizzato, e della configurazione dei chip flash. Questa informazione è critica per selezionare gli strumenti e le tecniche appropriate.

La diagnostica elettrica dell'unità include la verifica delle tensioni di alimentazione, la continuità dei circuiti principali, e l'identificazione di eventuali componenti danneggiati. Oscilloscopi e multimetri di precisione sono utilizzati per verificare l'integrità dei segnali di clock e dati.

L'analisi preliminare include anche tentativi di comunicazione con il controller attraverso interfacce standard (SATA/NVMe) per determinare il livello di corruzione del firmware. Risposte parziali o errori specifici possono fornire indicazioni preziose sulla strategia di recovery da adottare.

Backup del firmware corrente e preservazione prove

Prima di qualsiasi intervento correttivo, è fondamentale creare un backup completo dello stato attuale dell'SSD. Questo include il dump di tutte le aree di memoria accessibili, inclusi firmware, tabelle di configurazione, e aree di servizio. Il backup serve sia come punto di ripristino in caso di problemi durante il recovery, sia come fonte di informazioni per l'analisi forense.

Le procedure di backup utilizzano letture a basso livello che bypassano il sistema operativo del controller, accedendo direttamente alle celle di memoria flash. Questo processo può richiedere ore o giorni, a seconda della capacità dell'SSD e della velocità delle interfacce utilizzate.

La documentazione dettagliata di ogni passo è essenziale, specialmente in contesti forensi dove la catena di custodia deve essere mantenuta. Ogni operazione viene registrata con timestamp, parametri utilizzati, e risultati ottenuti.

Implementazione procedure di recovery specifiche

L'implementazione delle procedure di recovery varia significativamente in base al tipo di corruzione rilevata e al modello specifico di SSD. Per corruzioni parziali del firmware, spesso è possibile utilizzare firmware di riserva o ricostruire le aree danneggiate utilizzando template di SSD identici.

Le procedure più complesse coinvolgono la ricostruzione completa delle tabelle di traduzione utilizzando analisi pattern dei dati nei chip flash. Questo processo richiede algoritmi sofisticati che possono identificare strutture file system e ricostruire la mappatura logica-fisica anche senza le tabelle originali.

In casi estremi, può essere necessario trasferire i chip flash su un PCB donatore compatibile, richiedendo tecniche avanzate di microsoldering e rework. Questa procedura ha tassi di successo variabili ma può essere l'unica opzione quando il controller originale è fisicamente danneggiato.

Strategie di prevenzione e best practices

Monitoraggio proattivo della salute SSD

La prevenzione della corruzione firmware inizia con implementazione di sistemi di monitoraggio proattivo della salute degli SSD. Gli attributi SMART specifici per SSD forniscono indicazioni preziose sullo stato del firmware e sulla stabilità del controller. Parametri come "Program Fail Count" e "Erase Fail Count" possono indicare problemi emergenti prima che causino corruzioni critiche.

L'implementazione di sistemi di alerting automatici basati su soglie SMART personalizzate permette interventi preventivi prima che si verifichino failures catastrofici. Software di monitoraggio enterprise possono tracciare trends a lungo termine e identificare SSD che mostrano pattern di degrado anomali.

La temperatura rappresenta un fattore critico per la stabilità del firmware. SSD che operano costantemente a temperature elevate mostrano maggiore incidenza di corruzioni firmware. Sistemi di raffreddamento adeguati e monitoraggio termico continuo sono investimenti che si ripagano attraverso la prevenzione di data loss costosi.

Implementazione di strategie di backup comprehensive

Le strategie di backup per ambienti con SSD critici devono considerare la natura specifica dei failure firmware. I backup tradizionali a livello file system potrebbero non catturare informazioni necessarie per il recovery completo in caso di corruzione firmware severa.

L'implementazione di imaging a livello di settore fisico, combinato con backup delle aree di servizio quando possibile, fornisce opzioni di recovery più robuste. Tecnologie come gli snapshot a livello storage array possono fornire punti di ripristino quasi istantanei che mitigano l'impatto di corruzioni firmware improvvise.

La diversificazione delle tecnologie di storage, utilizzando combinazioni di SSD di produttori diversi in configurazioni RAID, può fornire resilienza aggiuntiva contro corruzioni firmware che potrebbero affliggere modelli specifici di SSD.
